顯示器可藉由二種方式來滿�“三更”——更高分辨率、更明亮及更低耗電量的發展需求，使得廠商的力求行動裝置產品創造出與眾不同的屬性及效能�
一、藉由工業設計；工業設計推動面板制造商生產邊緣可彎折或可撓曲的顯示��
二、透過VR(虛擬現實)功能�針對VR進行優化的裝置需要具備最高分辨率及最短的反應時間�
當前的LTPS-OLED(低溫多晶�–有機發光二極�)顯示器面板能滿足這些需求，尤其是用于手持式裝置和小型應用裝置的面板�
LTPS-OLED以異軍突起之姿滿足市場上這些趨勢的需求� 本文將討論LTPS-LCD與LTPS-OLED之間的主要差異，以及LTPS-OLED在制程方面的特殊難處；并介紹康寧第三代高性能顯示玻璃基板Lotus NXT Glass得天獨厚又面面俱到的玻璃屬性，來幫助面板廠商克服當� LTPS-OLED制程的挑戰� Lotus NXT Glass是設計為最適合用于生產OLED面板的玻璃基板，使其具備最高分辨率、最明亮、最低耗電量、最長使用壽命的顯示面板，以及降低已實現的玻璃成本�
制程不同于LCD OLED顯示器厚度大縮減
傳統LTPS-LCD面板的發光須要用到不斷開啟的背光組件，發出的光由液晶層進行過濾，再通過CF(彩色濾色�)創造出肉眼可見的像素�
而LTPS-OLED面板則是由電流切換自發光二極管的開關，創造出顯示器的光線� LTPS-LCD顯示器由兩片玻璃組成：一片用于高溫TFT(薄膜晶體�)基板，另一片用于CF(彩色濾光�)�
至于LTPS-OLED則是會根據顯示器為硬式或可撓式來決定玻璃基板的不同用途� 硬式LTPS-OLED面板相似于傳統LTPS-LCD面板，其中也須要將一片高性能顯示玻璃用于高溫TFT基板，不過OLED是使用輕薄透明的封裝材料而非CF，而此封裝材料通常也是玻璃�
可撓式TPS-OLED 則是使用高效能顯示玻璃作為在塑料基板上制作TFT用的載板，再使用薄膜封裝OLED� 在本文將這兩種LTPS-OLED面板稱為「硬式」及「可撓式」�

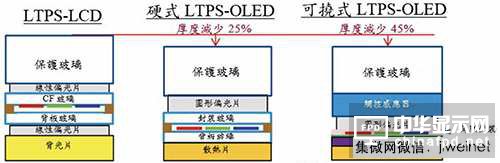

OLED顯示器的厚度可較LCD顯示器薄 45%� OLED面板無須使用背光片，也減少使用一片偏光片，此外，OLED顯示器的保護玻璃也較薄� OLED顯示器雖須另外加上散熱片，硬式OLED顯示器模塊的厚度可較LCD模塊顯示器薄25%，可撓式OLED顯示器的厚度更能薄到45%� �1為以橫切面的方式比較LTPS-LCD顯示器模塊、硬式及可撓式LTPS-OLED顯示器模塊的厚度�
�1 顯示器模塊橫切面比較

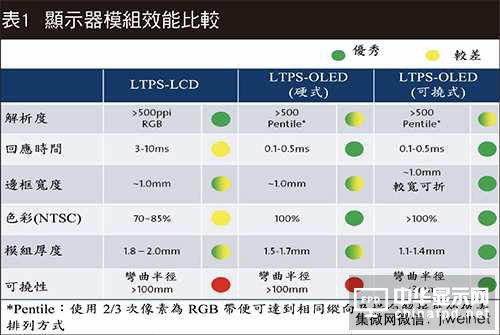

現今OLED顯示器在色彩、反應時間、延遲等優異的表現，加上能提出不凡的工業設計(�1)，皆是吸引手持式裝置品牌廠的價值主張�
標題
工業設計方面的優點包括更輕薄的面板，且在設計可撓式OLED時，使用邊緣可彎折的可撓式面板� 一般認為相較于LTPS-LCD，LTPS-OLED顯示器的使用壽命為其缺點，然而在手持式裝置市場，OLED的使用壽命超過尋常裝置的使用壽命，因此這方面不再視為缺失�
�2及圖3介紹硬式和可撓式OLED面板的制程� 兩種制程都需采用高溫來制作低溫多晶硅晶體�(LTPS TFT)，不過其中玻璃扮演著截然不同的角色�

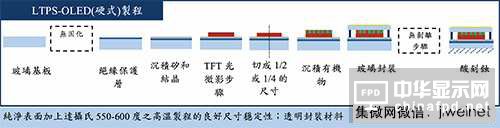

�2 硬式LTPS-OLED制程�

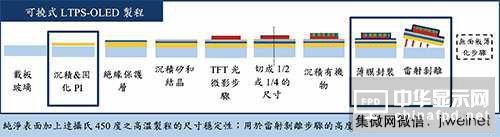

�3 可撓式LTPS-OLED制程�
在硬式OLED顯示器中玻璃是作為背板和封裝材料并存在于終端產品中� 可撓式OLED顯示器雖然采用塑料材質，卻仍須使用高效能顯示器質量等級的玻璃作為載板，再制作TFT于塑料基板上� 以下更深入介紹這兩種制程的差異性�
一，如前所述，可撓式OLED的制程始于在玻璃載板上涂布聚酰亞胺等耐高溫塑料材料并固化；二，使用多層薄�(而非玻璃)封裝可撓式顯示器；三，將塑料基板從玻璃載板上剝離；最后，在完成制程的過程中， 可撓式OLED面板維持原本的厚度，而硬式OLED面板則須再以酸蝕方式減薄才能達到期望的最終面板厚度�
這些制程中玻璃雖扮演著截然不同的角色，卻都是要角� 高效能顯示玻璃為硬式OLED顯示器的一部分；而對于可撓式OLED顯示器而言，高性能顯示玻璃則是作為面板制程中的載板，在OLED沉積制程前會被裁切成基板原尺寸的一半或四分之一，最后使用紫外線光將塑料基板從玻璃載板上剝離� 玻璃載板必須使用有純凈表靀絕佳尺寸穩定性和光學特性的高效能顯示玻璃基板，方能展開這兩種制程�
攻克OLED制程挑戰 玻璃功不可沒
硬式OLED制程始于高溫TFT制程，此點與LTPS-LCD背板制程相似� 硬式OLED面板未使用背光片或彩色濾光片，而是使用原生紅綠藍有機發光材料來產生光線和顏色�
在硬式OLED的制程中，玻璃可協助面板制造商解決五大制程難關：絕緣保護及沉積層、TFT光蝕刻制程、有機材料沉積、封裝和面板薄化�
絕緣保護層及第一道沉積層的形成，需要無顆粒和刮痕的純凈玻璃表面，如果有顆粒和刮痕，會造成絕緣保護及沉積層的斷裂�
TFT光蝕刻步驟需要低的Total Pitch變異�(TPV)，來達到精確地圖案對位，與在LTPS-LCD制程的需求相同；不過在硬式LTPS-OLED顯示器的制程中，� TPV也有利于需要將背板和FMM(精細金屬光罩) 謹慎對位的有機沉積步驟� 以下方程序描述此步驟中的變異量：
影響FMM制程變異V的元素有TPV(基板的Total Pitch變異�)、P(FMM Pitch變異�)、CD(FMM圖案尺寸偏差)、A(對位精度)、S(陰影效應)及T(熱不匹配效應)� 降低其中任一個或每一個因素，皆能降低整體FMM變異量，意指較低的TPV有助于減少對位誤差�

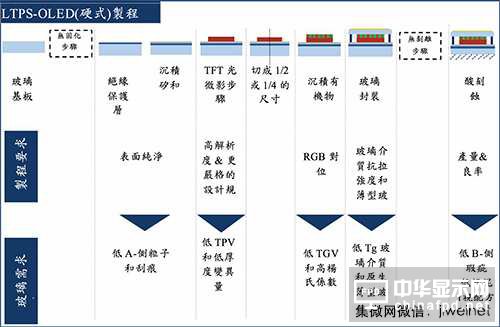

�4 硬式LTPS-OLD制程要求和玻璃需�
再者，較高的楊氏模數E能減少FMM制程變異里的陰影效應S，減少基板的下垂量�
使用Lotus NXT Glass等較低TPV的玻璃，也能延長OLED的使用壽命� 較低 TPV有助于降低FMM制程變異量，進而設計出較大的發光面積� 以下方程序說明開口面積與電流密度間的關系�
#p#分頁標題#e#
面板亮度目標為常數，較大的發光面積能降低電流密度，而延長OLED材料的使用壽命�

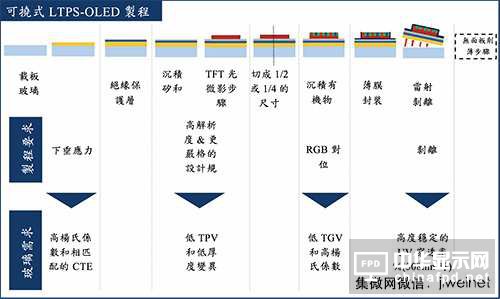

�5 可撓式LTPS-OLD制程要求和玻璃需�
部分面板制造商對高分辨率裝置采用更嚴格的設計規�(Design Rule)曝光設備� 新的設備有著更嚴格的聚焦深度(DOF)要求，因此，更少厚度公差(Total Thickness Variation, TTV)的玻璃，能幫助使用嚴格DR曝光設備時，無失焦的問題�
OLED顯示器需阻水阻氣的封裝技術� 如果未采取氣密式的封裝，濕氣和氧氣的滲入會破壞有機發光層材料� 一片薄薄的玻璃用于封裝，通常硬式OLED是使用玻璃膏將封裝玻璃和背板以熔接的方式密合�
多層薄膜或氣密式的封裝薄膜也可用于封裝，不過通常玻璃的成本較低廉� 加上玻璃這種封裝材料有著較低的玻璃轉移溫�(Tg)和熱膨脹系數(CTE)，可降低密封區的殘留應力和加大密封操作范圍，提升面板的機械穩定性�
最后在薄化制程中使用有著均衡刻蝕速度與污泥產生表現的玻璃，可提高產出率及降低總制造成本�
玻璃板UV穿透性保持一� 可撓式OLED顯示器質量提�
可撓式OLED的制程跟硬式OLED 的制程相似，都是從使用高溫制程制作LTPS 晶體管開始，不過可撓式OLED的基板為塑料材質，玻璃作為載板，并在最后的雷射剝離步驟中，從玻璃載板取下已形成可撓式OLED的塑料基板�
由于可撓式OLED制程都是從高溫制程制作LTPS晶體管開始，與硬式OLED制程相似，玻璃發揮著與在前述介紹過的相同優點� 必須使用有著純凈表面的高性能顯示玻璃載板，確保聚酰亞胺層底下無任何雜粒�

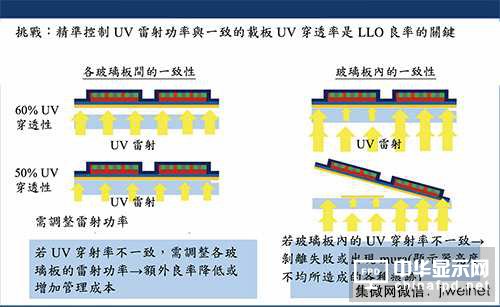

較低的TPV及更佳的玻璃厚度公差(TTV)有利于高溫沉積和曝光步驟� 可撓式OLED的有機沉積步驟與硬式 OLED相同，有著相同影響FMM變異量的因素，使用較低TPV和較高楊氏系數的載板，可降低FMM對位的變異量，且較低的TPV亦有利于OLED的使用壽命� 雷射剝離步驟是可撓式OLED制程獨有的步驟，雷射發出的能量穿過玻璃載板，從載板剝離塑料基板� 此步驟需使用有著高UV穿透率且均勻的載板玻璃，來提升良率和顯示器質量，如�6所示�
�6 雷射剝離制程的挑�

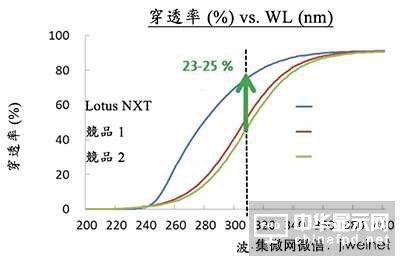

若每一片玻璃的UV穿透性參差不齊，就得為穿透變異量調整雷射功率，還會產生額外的良率下降或制程成本增加的情況� 各玻璃板的UV穿透性必須保持一致，避免出現無法剝離或顯示器亮度不均所造成的各種云�(Mura)� �7說明了Lotus NXT Glass及兩款次佳競品玻璃的穿透率曲線，并指出進行雷射剝離制程步驟時，Lotus NXT Glass在波長為308nm 時有較高的UV穿透率�
�7 載板玻璃穿透率曲線比較
此外，玻璃載板表面潔凈度也會影響局部穿透性和顯示器剝離的制程，因為這些瑕疵有可能會擋住或分散了UV光的能量路徑�
新世代玻璃穩定性高 滿足LTPS高溫制程需�
Lotus NXT Glass是設計來解決 OLED面板制程方面的挑戰� Lotus NXT Glass的屬性包括在高溫制程中尺寸的穩定性，適用于LTPS的高溫制程� 這項得天獨厚的優點也能用于硬式OLED制程的背板玻璃，以及作為可撓式OLED制程中的載板玻璃� 以下列出Lotus NXT Glass用于這兩項OLED技術的特定優點�
Lotus NXT Glass用于硬式OLED的優點包括，優秀的玻璃表面清潔度提供用于TFT層迭結構的純凈表面；Total Pitch變異�(TPV)較兩款次佳的顯示玻璃高出45%� 對于OLED背板在高溫制程的尺寸穩定性及有機沉積的FMM對位尤為關鍵；玻璃總厚度變異�(TTV)較浮式玻璃優秀兩�(亦即數值是浮制玻璃的一�)，讓面板制造商能使用更高分辨率的曝光設備；較高的楊氏系數保證其剛性， 也能進行較佳的FMM對位；原生厚度差異減少；或無須蝕刻封裝玻璃；均衡的酸蝕刻速度和污泥產生速度，幫助面板薄化制程有更佳的產出率� 康寧亦提供低Tg和低CTE之玻璃封裝材料的玻璃膏解決方�(Vita Hermetic Sealing Solution for OLEDs)�
Lotus NXT Glass用于可撓式OLED的優點，包括高楊氏系數有助于減少基板在制程中的下垂量；優異的玻璃清潔度為塑料沉積制程提供純凈表面；較低并更接近塑料基板的熱膨脹系數，有助于維持塑料層和玻璃載板間的尺寸穩定� ；TPV值較次佳顯示玻璃高出45%，在高溫制程中有著優秀的尺寸穩定性；TTV較浮式玻璃優秀兩�(亦即數值是浮式玻璃的一�)，可在幫助形成均勻又薄的塑料層；308nm波長的UV穿透率較次佳顯示器玻璃高出25%� 且在最終制程步驟中，能高效率且有效地使用雷射剝離塑料基板；玻璃板內和每片玻璃板皆有著一致的UV穿透率，使得雷射設定值可維持不變以及達到較高的剝離良率�

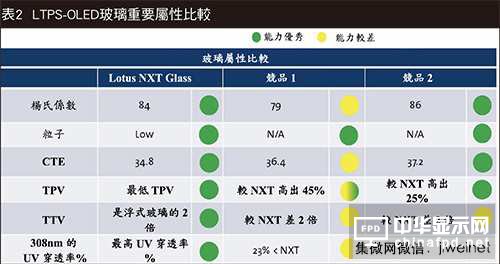

在表2內比較Lotus NXT Glass與兩款次佳浮式玻璃，列出前述所謂有利于OLED制程的玻璃屬性� 康寧投入無比的時間與面板制造商合作了解其需求，且在用于LCD和硬式OLED面板的新興LTPS及氧化物薄膜晶體�(Oxide TFT)背板領域中推動創新� 我們了解硬式及可撓式OLED顯示器的制程還有面板制造商在制程中所面對的難處，以及將玻璃用于解決這些難處時所扮演的重要角色�
標題
Lotus NXT Glass在TPV、TTV、楊氏系數及UV穿透性等方面都有著優異表現；運用康寧獨有的熔融制程制成，使得這些屬性有著不凡的一致性�

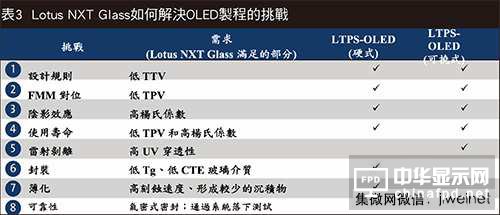

在硬式OLED制程方面，有著五項玻璃相關挑戰，在可撓式OLED制程方面則有著四項，從表3的八項領域可一窺這些難處，還有Lotus NXT Glass能協助面板制造商克服難題的屬性�
標題
任何一片玻璃基板的目標是優化面板制造商的制程及提高顯示器的效能，這需要有所取舍，才能在各種效能項目中取得平衡�
康寧深知玻璃在OLED制程中所扮演的要角，運用面板制造商的意見，提出得天獨厚又面面俱到玻璃基板及載板供這些制程使用�
