　　你知道OLED成膜現場長什么嗎？

　　不知道？

　　那好，接著看就知道了

　　知道？

　　來來，看看這個跟你見的一樣嗎？

　　OLED成膜工藝現場原來長這樣...

　　小分子材料量產系統

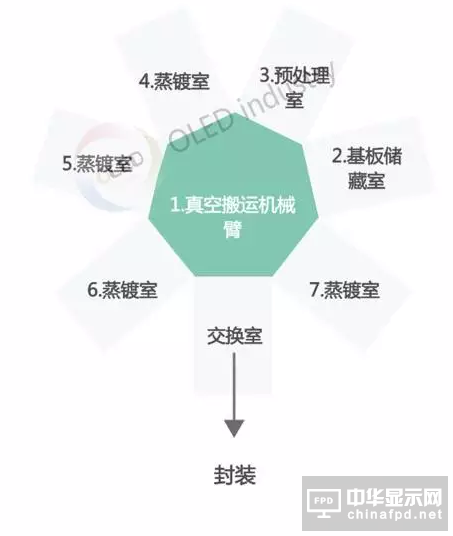

　　上圖是小分子材料EL器件生產體系的一個實際示意圖，這個體系幾乎全部是自動操作，不接觸大氣，一直到最終產品為止的成品都是在這里面實現的...

　　具體流程如下

　　1、搬運的機械臂將玻璃基板從置樣室中取出

　　2、玻璃基板的預處理，等離子清洗等

　　3、清洗結束后的玻璃基板在真空式沉積注入層、傳輸層和發光層

　　4、最后蒸鍍金屬電極

　　使用這樣的工藝以后，再將有機EL器件的基板通過送樣室傳到下面的工藝，也就是“封裝工藝，然后整個制造過程完成。

　　需要注意的是，這個例子是小量生產線的情況，若是企業量產線，圖中的蒸鍍室會有7到8個，而且還有預備室。

　　小分子EL器件采取的是多層結構，所以可將多臺真空蒸鍍機并置在一個蒸鍍機中，連續不斷的蒸鍍同一種材料。

　　ITO基板在這些蒸鍍機中一個接一個的傳送，將有機材料一層接一層的蒸鍍上去。

高分子材料量產系統

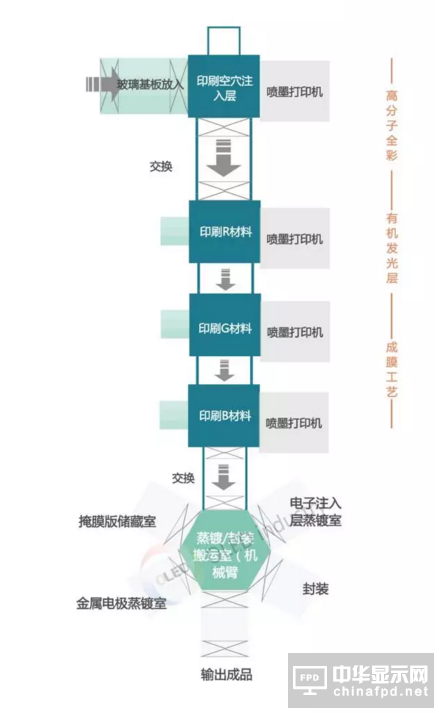

　　上圖是高恩自EL的生產體系，首先，涂上一層空穴注入層，然后再連續刷上發光層染料，所有層的沉積都采用噴墨打印的工藝。
