三星S8手機發布至今已經有一段時間，想必現在也有很多用戶已經開始使用這款手機了，在每一年三星都會給人們很多驚喜，當然這次也不例外�
在三星S8手機發布前，針對于手機散熱系統的消息就傳的沸沸揚揚，并且“三星S8手機使用水冷散熱”的言語早就在業內外傳開，很多網友們聽到這或許也一頭霧水，手機竟然還能�“水冷”？S8的內部究竟是如何的布局呢？
手機“水冷”散熱是什么鬼�
我們都知道，手機和PC主機的某些組成是非常相似的，內部都會植入CPU（處理器）以及GPU（視覺處理器）、內存、PCB等組件，而CPU以及GPU在工作時會散發較高的熱量，在這個主打輕薄時尚的手機領域，如果過度顧及芯片散熱性那么就會在手機的外觀方面大打折扣�
那么，此次三星上市的S8真的是通過“水冷”的循環方式給CPU、GPU等核心芯片降溫的么？那么它又是如何實�“水冷”散熱的呢�
我們帶著這一系列問題，進入實際拆解的作業中，在拆解過程中一起來看看三星S8手機的散熱系統是如何組成并實現散熱的吧，感興趣的網友們不妨翻到文章下一頁�
拆解三星S8手機
自從S8的上代S7開始，手�“水冷”散熱這個理念就慢慢的傳開了，此次S8延續S7的散熱理念也是意料之中，畢竟相比于傳統的石墨烯散熱能夠降低有著較為明顯的提升，S7手機使用的熱管清晰可見并且直接依附在芯片上方，S8的內部又究竟如何布局呢？我們正式開拆�

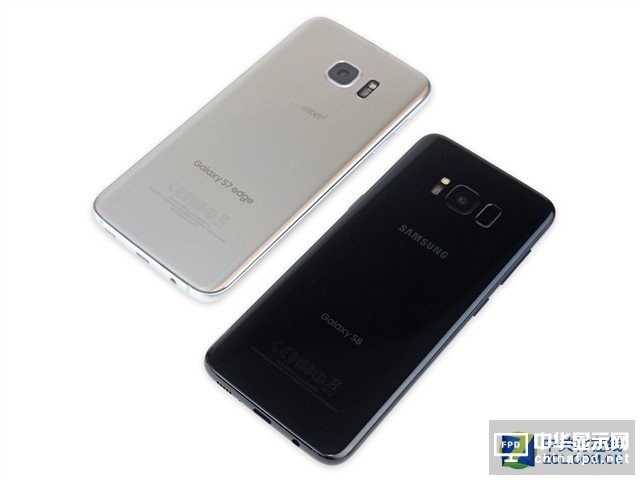

左：三星S7 edge 右：三星S8

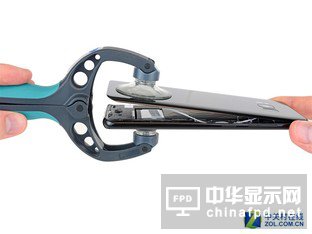

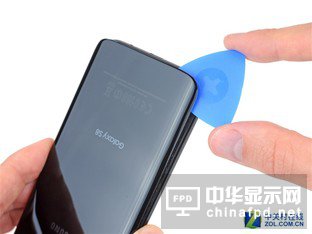

撬片分離后蓋并用吸盤分離屏幕

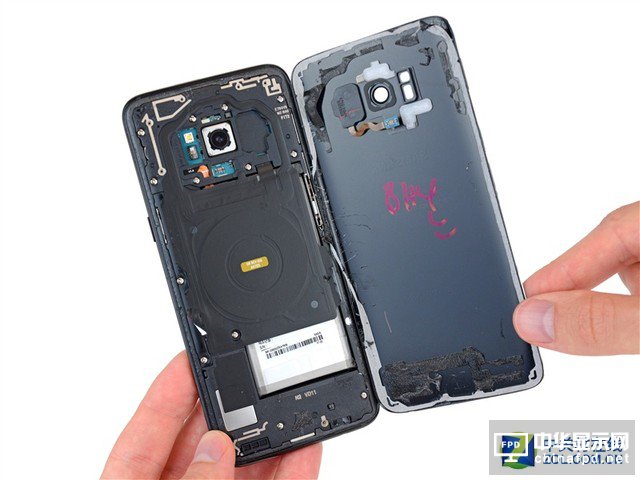

打開手機后蓋

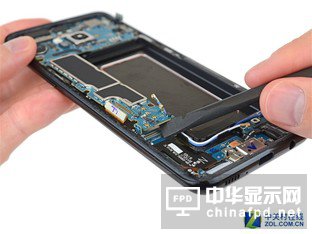

分離中間無線充電夾層
利用常規的塑料片即可從手機邊緣將后蓋撬開并分離，將手機后蓋與手機分離后，又拆下了手機內部電池后的擋板，從后蓋內部也能夠看到較多的雙面膠固定，常規的粘連在一起。而當分離手機前后蓋，并拆開中間夾層的無線充電模塊后，PCB板以及其中的核心硬件顯露出來，我們在中間無線充電夾層的一側也發現了類似石墨的物質，拆解到這也沒有看出任何“水冷散熱”的相關組件，我們繼續往下看�
繼續拆解見真�
我們在打開手機背板及夾層后并沒有發現任何水冷散熱系統的相關配件，那么我們繼續拆解，看看拿開電池和PCB后的內部散熱架構是那種形式體現�

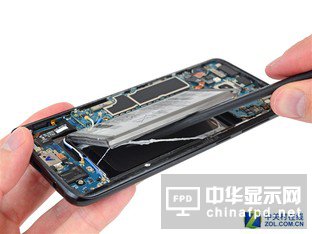

拆解電池及PCB�

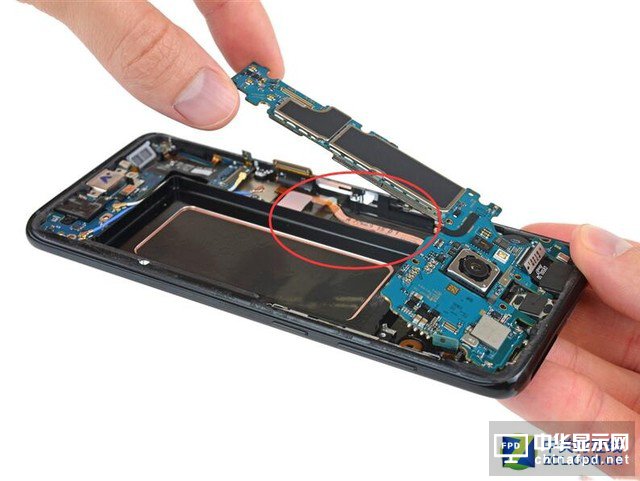

一排非常細的熱管呈現在我們眼�

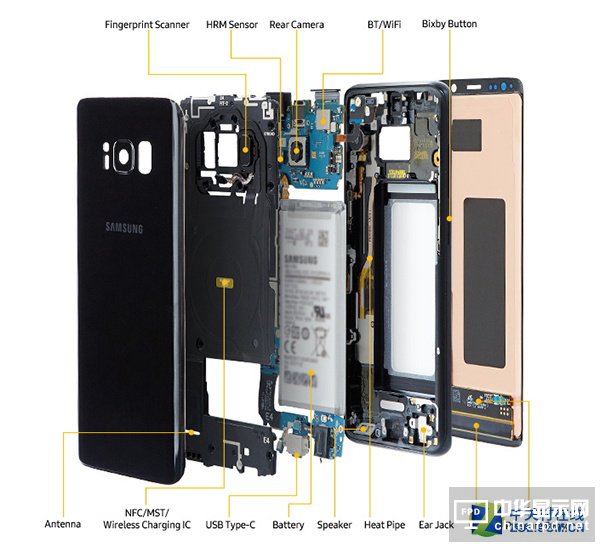

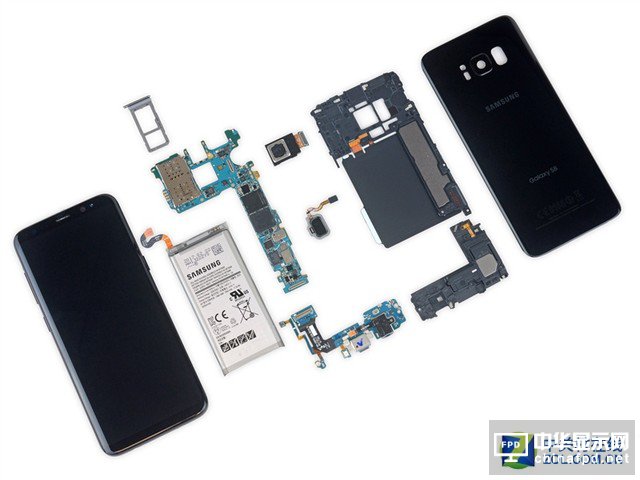

內部元器件分解完�
圖中的Heat Pipe即為熱管
三星S8采用了高通驍�830的處理器，相比于S7的驍�820有著更高的性能，但雖然性能相比S7有著提升，但是TDP功耗卻幾乎持平，面對驍龍處理器較高的發熱量，三星S8采用了較為密集的多�0�4mm厚度的熱管，而且嚴格意義上講這種散熱的配備并非人們所說的“水冷散熱”�
雖然說散熱熱管的內部擁有液體，但在DIY中最終歸屬仍然是常規�“被動散熱”形式范疇；雖然行業和領域不同，但說它是水冷也未免不是很恰當，那么這種熱管對于散熱有著哪些幫助呢？它的工作原理又是如何呢？下一頁我們將給您解析這種熱管技術�
三星S8散熱技術解�
既然不是“水冷”，我們也來簡單了解下S8手機中使用的熱管散熱技術，這種技術相對比“古�”的石墨烯散熱能夠有著較為明顯的散熱提升，并且大大的降低了成本；那這種技術的原理呢？竊聽我們慢慢道來�
三星S8手機中采用的銅管
熱管一般由管殼、吸液芯和端蓋構成，將管內抽成負壓后充以適量的工作液體，使緊貼管內壁的吸液芯毛細多孔材料中充滿液體后加以密封，管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段，熱管的工作原理是利用了熱傳導與致冷介質的快速熱傳遞性質，透過熱管將發熱物體的熱量迅速傳遞到熱源外，這種方式的導熱能力還是比較強的�

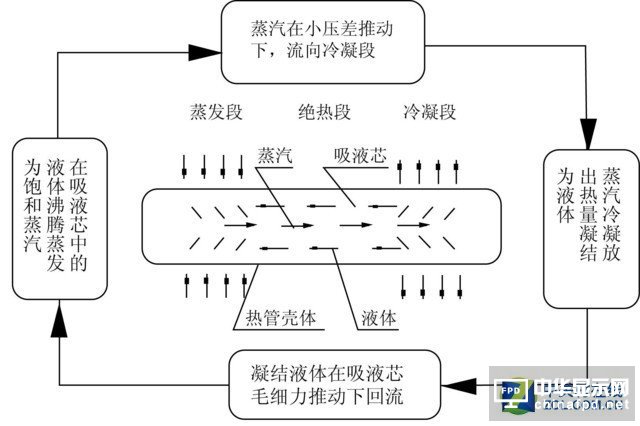

熱管散熱原理示意�
管內液體在吸熱段吸熱蒸發，冷卻段冷凝回流，循環帶走熱量，這種散熱效率還是比較強的。但是熱管也有多種結構的設計，這種結構的熱管就是目前市場上散熱器大多采用的，熱熔渣制作工藝復雜，效果比較好；溝槽結構的熱管制作較簡單，并且成本較低，效果不如熱熔渣結構；多重金屬網孔結構制作工藝最簡單，而且成本較低廉。相對于較低的成本，在售價方面相信三星也不會因為加入了熱管而大肆的提價�
一塵不變的技術有望革新？
近期，有些手機廠商在除了使用傳統的石墨烯以及熱管技術進行散熱以外�“均熱�”的散熱技術已經被人提出。但從目前的手機行業來看，各大廠商都把產品設計的越來越薄、越來越輕，如果內部芯片處采用大面積的均熱板，那么對于手機的厚度以及重量都是難以把控的。而如果說厚度能夠從內部架構中找出空擋；重量能夠從電池容量�“偷輕”；但為了散熱所付出的代價也值得各大廠商去斟酌�#p#分頁標題#e#
三星S8手機
寫在最后：
通過這篇文章，似乎很多網友們已經了解到手機“水冷散熱”的實現確實還需時日，作為近期非常火熱的話題之一，人們都在議論或是猜想三星是如何�“�”融入到手機中。雖然說S8這次沒有采用這種散熱性是，但能夠將熱管技術運用到智能手機上也是一件非常難的事兒，或許在今后的手機行業中，優勢繁多的熱管散熱技術能夠完全取代石墨烯�
