研究人員用類似于石墨烯的二維材料制造出微處理器,有些人認為,這種神奇的彈性導電材料可能會給電池、傳感器、芯片設計帶來革命性的變化�
處理器只�115個晶體管,從測試標準上看它并沒有什么驚人的,不過維也納科技大學的研究人員在報告中表示,這是第一步,標志著我們朝�2D半導體微處理器前進了第一步�
二維材料有一個優點:非常靈活,也就是說它可以輕易放進可穿戴�(shè)備、聯�(wǎng)傳感器,而且還不容易損壞。比如我�?nèi)绻袅耸謾C,手機會彎曲,而不是破碎�
其實,現在的半導體和屏幕已經相當薄了,不過它們依賴材料的三維物理特性。如果將硅圓晶彎曲,它就會破裂。維也納科技大學使用石墨烯等2D材料或者過渡金屬硫族化合物,它們是真正的二維材料,是用晶體制造的,只有一層原子或者分子的厚度,所以可以彎曲�
過渡金屬硫族化合物是一種混合物,包含了過渡金屬,比如鉬、鎢和硫族元素。和石墨烯一樣,過渡金屬硫族化合物形成層,不過它和石墨烯不同,化合物能夠像金屬一樣導電,它們屬于半�(dǎo)體,這種特性對于柔性芯片設計師來說是一個好消息�

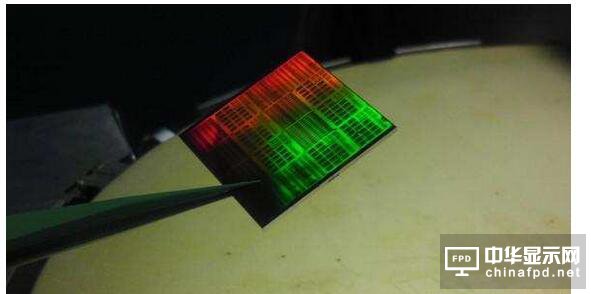

研究人員用二硫化鉬制造微處理器。他們在硅基片上放置2個層,層的厚度與分子差不多,上面刻有電路�(shè)計,然后用氧化鋁層分開。報告稱�“基片只是作為介質載體存在的,沒有其它功能,所以可以用玻璃或者其它材料替代,包括柔性基片�”
最近推出的英特爾芯片都采用�64位技�(shù),它可以理解成百上千條不同的指令,具體是多少要看你是怎樣計算的,它包括了幾億個晶體管�
維也納科技大學開發的微處理器一次只能處�1位數�(jù),只能理�4種指�(NOP、LDA、AND、OR),電路寬2微米,比最新的英特爾處理器和ARM處理器寬�100倍�
研究人員說,如果繼續開發,可以讓微處理器變得更復雜,同時縮小尺寸。在制造時,研究人員刻意選擇了大尺寸,這樣二硫化鉬薄膜不容易穿洞、破裂或者污染,用光�(xué)顯微鏡檢查結果時也會更容易一些�
報告稱:“我們認為,�1位變成多位數�(jù)沒有任何障礙�”唯一的挑�(zhàn)在于降低瞬變電阻,用亞微米工藝制造面臨這樣的挑�(zhàn)�
并不是說制造就很容易。雖然制造子單位的良率很高,大約80%的算�(shù)邏輯運算單元都可以正常運行,但是因為它采用的是無故障容錯�(shè)計,所以只有很少的一部分成品�(shè)備可以正常使用�
為了解決良率問題,商�(wù)微處理器制造商引進了芯片�(shè)計模塊,用不同的速度測試。芯片的運行速度越高成本也越高,錯誤的子組件可以永久禁用,這種芯片同樣可以出售,只是性能沒有那么強�
英特爾從4004芯片(4位中央處理器�46條指�)�(fā)展到最新的x86 Kaby Lake用了整整46年,一路上整個產�(yè)都在不斷了解微制造技�(shù),相比而言柔性半�(dǎo)體研究的進步速度還是算快的�
