中國華南理工大學(South China University of Technology)的研究人員設計出一種直接采用p-n接面的高效率有機發光二極�(OLED)，取代在p型傳輸層與n型電子傳輸層之間夾入有機發光�(EL)的傳統途徑�
研究人員們在國際光電工程學會(SPIE)的期刊中發表其研究：“實現高性能和低成本的螢光有機LED”(Realizing high-performance and low-cost fluorescent organic LEDs)，文中描述一種可直接作為發光中心的純有機p-n接面�
研究人員解釋，這種平面元件是由垂直夾層于銦鍚氧化物陽極與氟化鋰/鋁陰極之間的p-型和n-型有機半導體組成，不僅比基于氧化層的元件更易制造，同時也較傳統OLED (其介面通常具有發射與傳輸層誘導通過能量阻障)具有更低的驅動電壓�
研究人員表示�“該元件的發光行為是從p型和n型材料釋放協同能量的結果，這與傳統從單分子發射器產生光的OLED不同�”

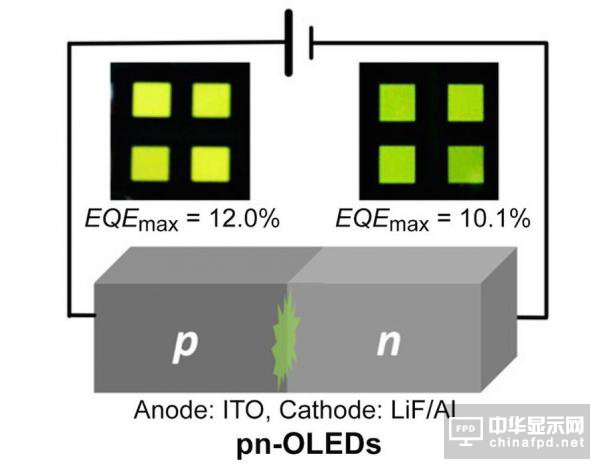

p-n接面結構的OLED (pn-OLED)元件配置�
研究人員使用1,1-bis[4-[N,N-di(p-tolyl)-amino]phen yl] 環己� (TAPC)作為P型半導體，以�2,4,6-tris(3-(pyridin-3-yl)phenyl)-1,3,5-triazine (TmPyTZ)作為內部開發的n型半導體，為其提供了強勁的電子吸收性能以及良好的電子傳輸能力�
由此取得的pn-OLED表現出高�12%的峰值外部量子效�(η ext)，為元件帶來20%的光輸出藕合效率，并被轉換成60%的內部量子效�(η int)，超過傳統螢光發光器的理論最大效�——25%�
研究人員只要改變p-n接面所使用的材料組合，就能調變其pn-OLED的發光顏色，為采�4,4',4”-tri(N-carbazolyl)triphenylamine (TCTA)作為p型傳輸層的堆疊，展示綠光pn-OLED具有高達10%以上的外部量子效率。pn-OLED需要低作業電壓，使其適用于低功耗的可攜式裝置�

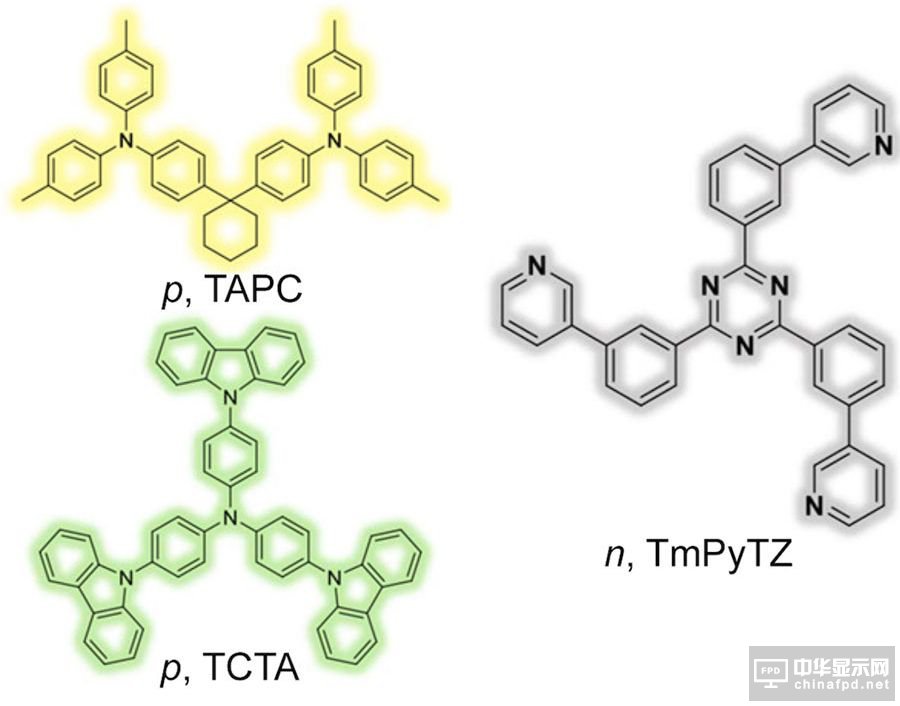

p型與n型有機半導體材料的分子結�
研究人員期望將有機主動p-n接面的概念擴展到其他可能的用途，包括光電探測器、電泵浦有機半導體雷射，以及有機發光二極管�
