国产成人lu在线视频-国产成人v片视频在线观看-国产成人v视频在线观看-国产成人v爽在线免播放观看-国产成人www

　　2012年8月24日，在京都大學于東京舉行的“新技術說明會”上，該大學教授矢野浩之宣布，開發出了在紙或者紙的原材料即紙漿中添加樹脂等材料，使紙張變得透明的技術。這種透明片材有望用作透明有機EL基板、有機薄膜太陽能電池基板、電子紙、汽車車窗材料及包裝容器等用途。

　　據矢野教授介紹，構成這種紙漿的纖維“纖維素納米纖維（Cellulose Nanofiber）”同時具有寬10～20nm、長1μm以上的細長形狀、鋼鐵7～8倍的強度以及1.5g/cm3的輕量性。矢野教授認為，通過在這種纖維中添加樹脂，可制造出膨脹率低的透明片材。

　　具體而言，就是在對紙漿做脫水處理的過程中，增加防止纖維素納米纖維之間凝聚的手段，并使丙烯樹脂浸滲在纖維間，從而實現透明化。

　　由此制造出的透明片材，其厚度為100μm，光透過率為87.8％。20～150℃下的線熱膨脹系數為8.30ppm/K。線性熱膨脹系數的數值僅為PET片材的約1/3，接近玻璃。

　　據矢野教授介紹，此前通過在樹脂中混入纖維素納米纖維試制的透明片材，其線性熱膨脹系數為12.1ppm/K（參閱本站報道 ）。此次制成的透明片材的線性熱膨脹系數之所以數值更小，“估計是因為在未分解紙漿的情況下進行了透明處理，纖維的配向更為統一”。過去的纖維素納米纖維是通過分解紙漿等方法獲得的。

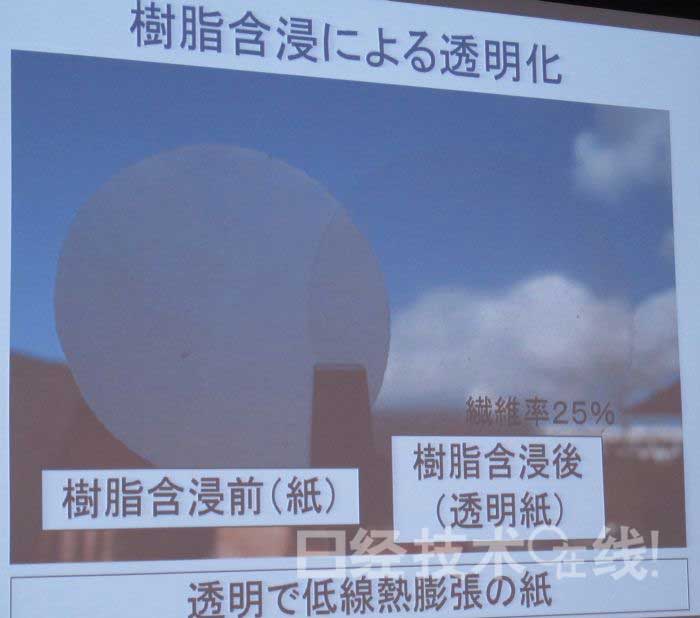

　　紙（左）變成透明片材（右）              新技術的要點在于紙漿脫水和樹脂浸滲處理上

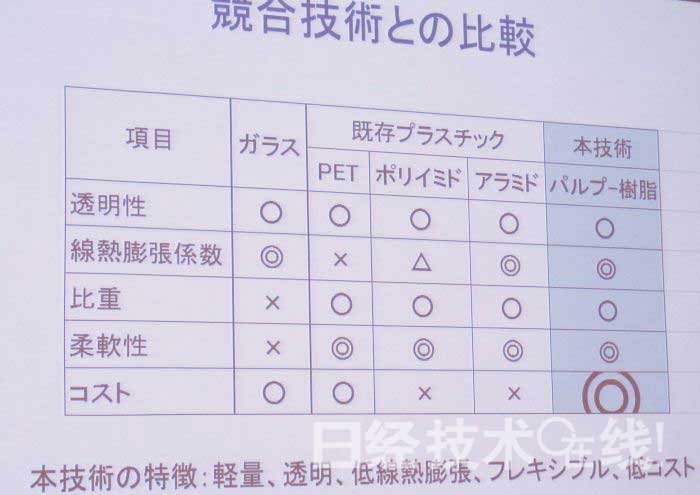

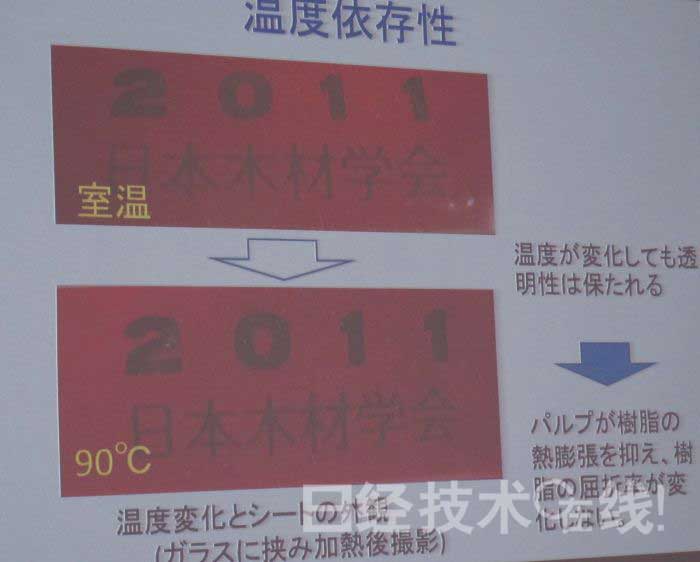

　　即使溫度上升，透明度的變化也很小         與其他透明片材的比較

　　浸滲在脫水后的紙漿中的樹脂之所以選用丙烯樹脂，是因為丙烯樹脂的折射率為1.52～1.60，接近纖維素的折射率1.57。“也可使用其他折射率為同等程度的樹脂”。

　　樹脂一般具有折射率隨著溫度而變化的性質，而此次將溫度提高到90℃時光透過率的變化也很小。矢野教授解釋說，這是“因為紙漿抑制了樹脂的熱膨脹”。

　　矢野教授還曾在2011年11月宣布，開發出了利用將螃蟹等甲殼類動物的殼做透明化處理后制成的材料，制造透明片材的技術。
