船井電機在“FPD International 2011”（10月26～28日，在太平洋橫濱會展中心舉行）上，展示了采用小型投影儀將桌子上顯示的象棋棋子通過懸空的手指進行移動的輸入技術（圖1）。采用了基于MEMS反光鏡的彩顯投影儀，通過光傳感器檢測到人手指的移動情況后，便可在顯示圖像的上方進行輸入。
識別手指動作的原理如下：（1）用MEMS反光鏡高速掃描激光，在桌子上顯示圖像；（2）用手指在圖像上方滑動后，激光會被遮住，光強度發生變化；（3）通過光傳感器檢測該光的強度；（4）由于激光正在通過MEMS反光鏡進行高速掃描，可根據遮光時間推斷手指遮住的位置。
手指懸空也可移動桌子上顯示的象棋棋子，是因?yàn)楦倪M(jìn)了光傳感器的配置。把用來檢測桌上手指動作的光傳感器，以及檢測空中手指動作的光傳感器針對手指的移動范圍進行了配置。
由于可檢測到兩根手指的動作，因此能顯示鍵盤進行輸入（圖2）、可以滑動手指以放大顯示圖像、或翻頁來顯示其他畫面。可以使桌子上等任意場所具備與觸摸面板顯示器相同的功能。
船井電機此前也公開過同樣的技術，但此次采用偏轉角比原來更大的MEMS反光鏡，可在1m遠的位置實現39英寸的顯示。據悉為此還改變了MEMS反光鏡的驅動方式（圖3）。此次展出的模塊預定在2011年內投產，價格設定在與普通投影儀相同的水平上。

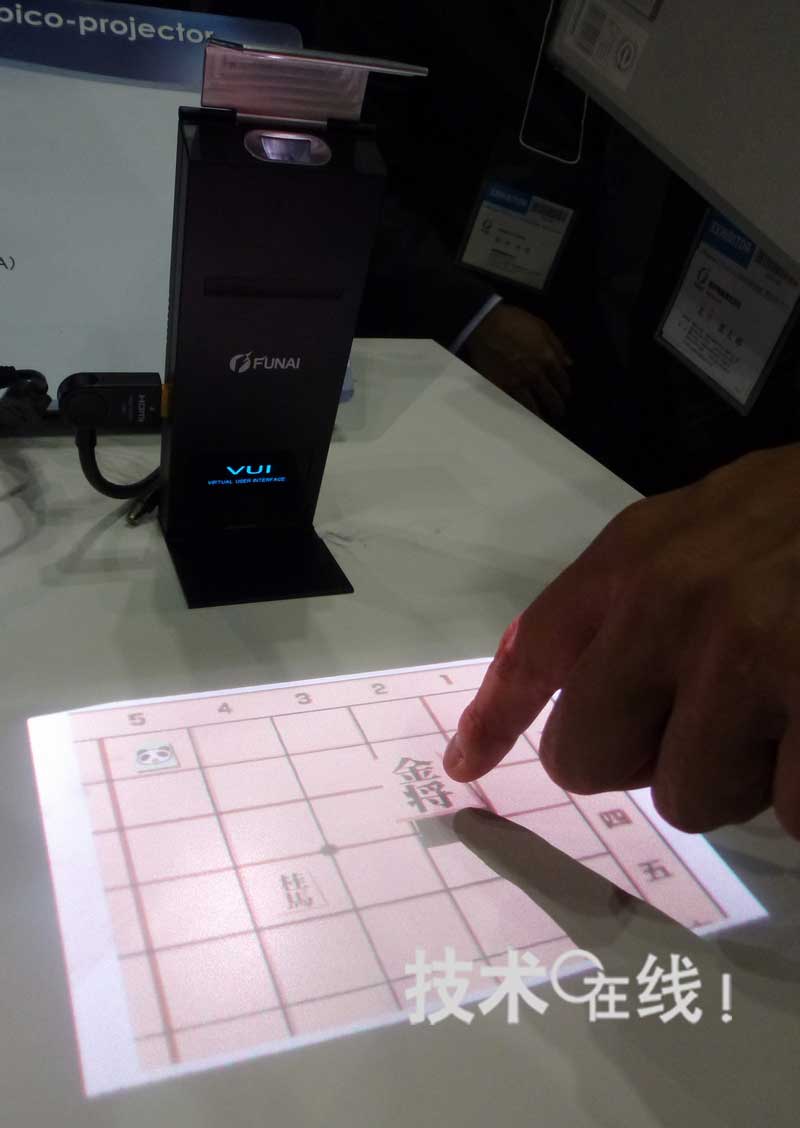

圖1可將手指懸空移動桌子上顯示的象棋棋子。上方配置光學模塊，下方配置光傳感器。
圖2基于手指動作的用戶界面可輕松實現，例如顯示鍵盤并進行輸入等。筆者拍攝。
