有機EL顯示(面板)越薄越好,通過薄薄軟軟的塑料基板,可望實現電子紙顯示。
對于玻璃蓋封裝,玻璃的厚度是一個非常讓人煩惱的問題。
有機層的膜厚4層合在一起只有100~200nm左右,但是,最后使用的玻璃蓋卻厚厚的向外突出,使前期減少厚度的努力落空了。
所以,要盡可能的去掉玻璃蓋制成平面薄膜封裝的器件。
然而,到今天為止,使用的還是玻璃蓋板封裝,那么應該朝著什么方向努力呢?
現在,金屬氧化物和氮化物是最理想的候選,有希望得到極薄的玻璃樣薄膜。
玻璃或者陶瓷對空氣有著很強的阻隔能力,也就是說如果把它們做成薄膜覆蓋在有機EL器件上,就可以從上面防止?jié)駳膺M(jìn)入。如下圖:
制備封裝薄膜很難,如果要在器件上面沉積很堅固的無機薄膜,雖然說采用迅速的強離子沖擊的建設方法比較好,但是沉積在松軟的有機EL器件上時,需要采用對薄膜損傷比較小的方法。
實際上,在AI電極上濺射沉積封裝薄膜時,熱以及產生的等離子會使器件加速退化的。
首先需要考慮的是化學氣相沉積(CVD)
它可以與濺射方法一樣,制備同樣材料的薄膜,CVD方法是與蒸發加熱一樣。
舉個例子:
它就像是雪花輕輕降落在地面上一樣的沉積方法....能夠沉積非常柔軟的薄膜。
但是,在有機EL器件制備過程中有一點需要注意:使用同樣的材料可以制備出同樣的薄膜,不過,因?yàn)椴牧系竭_(dá)基板的方式不一樣,所以使用的沉積方法也是不同的,還有,使用CVD方法所需要的時間是很長的。
薄膜封裝方法

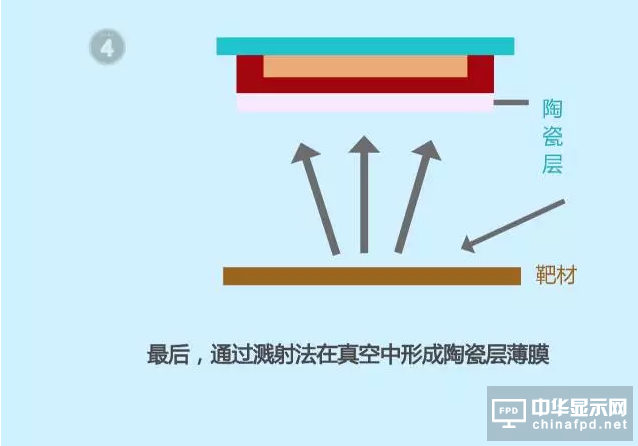

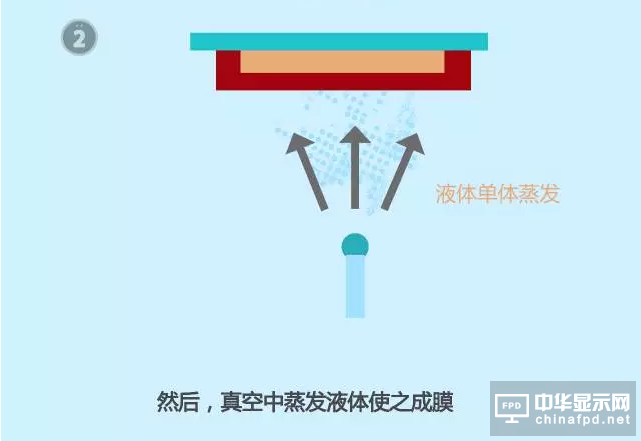

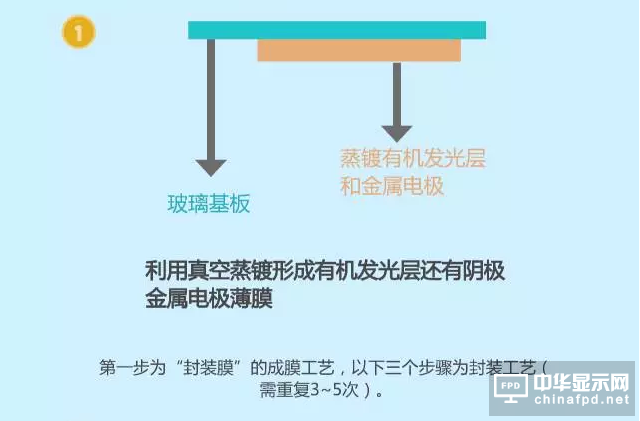

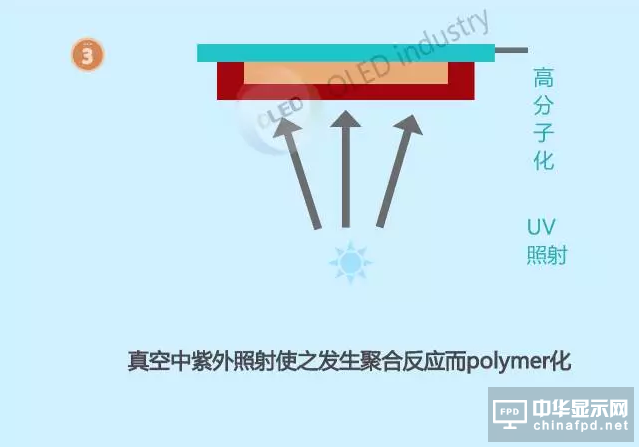

上圖所示是以薄膜封裝代替玻璃蓋板封裝的薄膜封裝工藝過程。一層氧化物作為最后的保護層,完全保護器件不受水汽影響是非常困難的。
但是,對于高分子薄膜與氧化物交替成膜來說,是可以顯著提高封裝效果的。
這個想法是由美國風投公司Vitex提出的,Vitex與設備商Tokki合作,共同開發封裝設備。
按照這個例子,假如4層有機層的厚度是0.2um的話,那么保護層總共的厚度約為5um,也就是說封裝層的厚度要比實際有效層厚的多,但是以我們眼睛的識別限制來看,基本上可以把這5um的厚度視為0了,現在,有機EL顯示的厚度大約為1.4mm,如果去掉了這個玻璃蓋,那么EL顯示的厚度將會下降到1mm以下,是不是很酸爽呢?
